รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: MC
ได้รับการรับรอง: other
หมายเลขรุ่น: YTX-100B
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: $58.00
เวลาการส่งมอบ: 2-3 สัปดาห์
เงื่อนไขการชำระเงิน: L/C, T/T
สามารถในการผลิต: 100 ชิ้น / เดือน
ความแม่นยำ: |
1.6 |
สถานที่เชื่อมต่อ: |
M20*1.5 |
เส้นผ่านศูนย์กลางหน้าปัด: |
100มม |
ความแม่นยำ: |
1.6 |
สถานที่เชื่อมต่อ: |
M20*1.5 |
เส้นผ่านศูนย์กลางหน้าปัด: |
100มม |

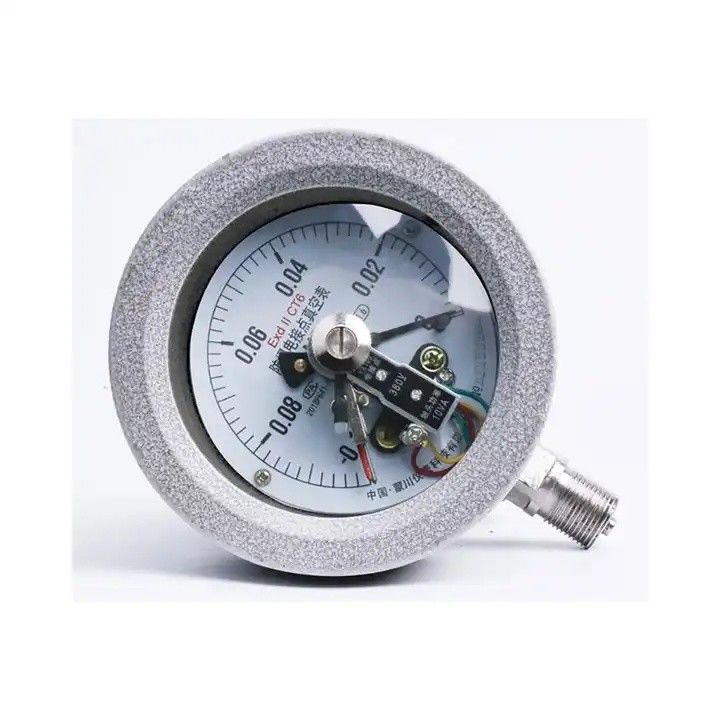

YTX-100B เครื่องวัดแรงดันไฟฟ้ากันระเบิด ด้วยสัญญาณสวิทช์ 1.6MPa
ตัวชี้วัดและฟังก์ชันทางเทคนิคหลัก
◆ ระยะขนาด, ระดับความแม่นยํา และขนาดเส้นผูก
| ประเภท | เลขรุ่น | ชื่อ (รวมชื่อเต็มหรือชื่อสั้น) | ระยะขนาด Mpa | ระดับความแม่นยํา | ขนาดเส้นต่อ | ||
| ระบุ | ค่าตั้ง | ||||||
| เปิด | ติดต่อ | ||||||
| ประเภททั่วไป | YXC-100 | เครื่องวัดแรงดันไฟฟ้าด้วยแม่เหล็ก | ซีรี่ย์ 0~0.6 ถึง 60 และ -0.1~0.06 ถึง 24 | 1.6 | 1.5 | 4 | M20×15 (*G3/8′′) (*G1/2′′) |
| *YXC-102 | |||||||
| YXC-103 | |||||||
| YXC-150 | 0 ~ 0.1 ถึง 60 และ - 0.1 ~ 0 ถึง 2.4 ซีรี่ย์ 16 | ||||||
| *YXC-153 | |||||||
| เวอร์ชั่นที่ปรับปรุง | YXCA-150 | เครื่องวัดความดันอัมโมเนียกด้วยการติดต่อไฟฟ้าด้วยแม่เหล็ก | ซีรี่ย์ 0~0.16 ถึง 60 และ -0.1~0.06 ถึง 24 | 2.5 | 2.5 | 4 | |
| ประเภทกันสั่น | YXC-102-Z | เครื่องวัดแรงดันไฟฟ้าด้วยแม่เหล็ก | ซีรี่ย์ 0~0.6 ถึง 60 และ -0.1~0.5 ถึง 24 | 1.6 | 1.6 | 5 | |
| *YXC-102-Z | |||||||
| YXC-103-Z | |||||||
| ประเภททนทานต่อการกัดกร่อน | *YXC-100B-F | ซีรี่ย์ 0~0.16 ถึง 60 และ -0.1~0.06 ถึง 24 | 1.6 | 1.6 | 4 | ||
| *YXC-102B-F | |||||||
| *YXC-103B-F | |||||||
| *YXC-150B-F | |||||||
| *YXC-152B-F | |||||||
| ประเภททนทานต่อการกัดสนองและความสั่นสะเทือน | *YXC-100B-FZ | ซีรี่ย์ 0~0.6 ถึง 60 และ -0.1~0.5 ถึง 24 | 1.5 | 1.6 | 5 | ||
| *YXC-102B-FZ | |||||||
| *YXC-152B-FZ | |||||||
| *YXC-153B-FZ | |||||||
| ประเภททั่วไปแยก | YXCG-103 | เครื่องวัดแรงดันสัมผัสที่ใช้แม่เหล็กแยก | ซีรี่ย์ 0 ~ 0.16 ถึง 60 และ -0.1 ~ 0.06 ถึง 24 | 1.6 | 1.6 | 4 | M42×2 (*G11⁄4′′) |
| ประเภทที่แยกกันต่อการกัดกร่อน | *YXCG-103-F | ||||||
| ความต้านทานการสั่นสะเทือนประเภทการแยก | YXCG-103-Z | ซีรี่ย์ 0~0.6 ถึง 60 และ -0.1~0.5 ถึง 24 | 1.6 | 1.6 | 5 | ||
| ประเภทที่โดดเดี่ยว ทนต่อการกัดกร่อนและแรงสั่น | *YXCG-103-FZ | ||||||
หมายเหตุ: 1.รุ่นที่มีเครื่องหมาย "*" จํากัดชั่วคราวสําหรับการสั่งซื้อพิเศษ
2ความยาวของหางอ่อนแยกคือ 1, 2, 3, 4 เมตร (ในนั้น 2 เมตรคือความยาวที่ชอบ)
◆ ปริมาตรไฟฟ้าและรูปแบบการควบคุมของอุปกรณ์ติดต่อ
| พลังการติดต่อ | ความดันการทํางานสูงสุด | กระแสการทํางานสูงสุด | แนวข้อสอบ |
| 30VA ((ความอ้วนความต้านทาน) | 220V DC หรือ 380V AC | 1A | ขอบบนและขอบล่าง ขอบบนสองตัว ขอบล่างสองตัว |
หมายเหตุ: เมื่อกระแสไฟฟ้าคือ 1A ความแรงกังวลการทํางานควรต่ํากว่า 40V
◆ ใช้ สภาพ แวดล้อม
| ประเภท | ระยะอุณหภูมิการทํางาน | ความชื้นสัมพัทธ์ | ความต้านทานต่อการสั่นสะเทือนในการทํางาน | |
| กลาง | สิ่งแวดล้อมรอบตัว | |||
| ประเภทธรรมดา ประเภทพิเศษ | -40-70 °C | ไม่เกิน 85% | วีเอชระดับ 3 | |
| ประเภททนทานต่อการกัดกร่อน | -25-55 °C | ไม่เกิน 90% | วีเอชระดับ 3 | |
| ความต้านทานต่อการสั่นสะเทือน ความต้านทานต่อการกัดสนอง และความต้านทานต่อการสั่นสะเทือน | วีเอช ระดับ 4 | |||
| ประเภททั่วไปแยก | ต่ํากว่า 150 °C | -40-70 °C | วีเอชระดับ 3 | |
| ประเภทที่แยกกันต่อการกัดกร่อน | -40-70 °C | |||
| ประเภทโดดเดี่ยว ประเภทอื่น | ต่ํากว่า 150 °C | -25-55 °C | วีเอช ระดับ 4 | |
ผลของอุณหภูมิ: ค่าแสดงไม่เกิน 0.4%/10 °C, จุดตั้งไม่เกิน 0.6%/10 °C (ความเบี่ยงเบนอุณหภูมิการใช้ 20±5 °C)
หลักการโครงสร้าง
อุปกรณ์ประกอบด้วย ระบบวัด อุปกรณ์แสดงสัญญาณ อุปกรณ์ติดต่อไฟฟ้าที่ใช้แม่เหล็ก กล่อง อุปกรณ์ปรับ และกล่องเชื่อม (ตัวเก็บพล็อก)
หลักการทํางานของอุปกรณ์นี้ขึ้นอยู่กับท่อสปริงในระบบวัด ภายใต้แรงกดของสื่อการวัดการบังคับปลายของท่อสปริงให้เกิดการปรับปรุงความยืดหยุ่นที่ตรงกัน - การย้าย, ด้วยความช่วยเหลือของสตาร์ดสับซ้อนผ่านการถ่ายทอดกลไกการถ่ายทอดเกียร์และการขยายโดยตัวชี้วัดที่ติดตั้งบนแกนเกียร์ (ร่วมกับการสัมผัส) จะวัดบนดวงจรที่แสดงในเวลาเดียวกันเมื่อมันสัมผัสกับการสัมผัสบนตัวชี้วัดที่ตั้ง (ขั้นสูงหรือต่ํา) (การทําลายหรือปิด)วงจรในระบบควบคุมสามารถตัดหรือเชื่อมต่อเพื่อบรรลุจุดประสงค์ของการควบคุมและเตือนอัตโนมัติ.
สัญลักษณ์การเชื่อมต่อวงจรไฟฟ้า
